螺紋銅管的齒形特點,分析鋸齒形、三角形等典型齒形的幾何結構和強化傳熱機理空調銅管 。在此基礎上,系統闡述內螺紋銅管的設計要素,如螺紋高度、螺距、螺紋角度等參數對傳熱強化效果的影響規律。結合具體工程案例,總結內螺紋銅管在冷凝器、蒸發器等設備中的設計要點和選型策略。探討內螺紋銅管的加工工藝,提出了切削、滾壓、擠壓等成型方法的工藝參數和質量控制措施。

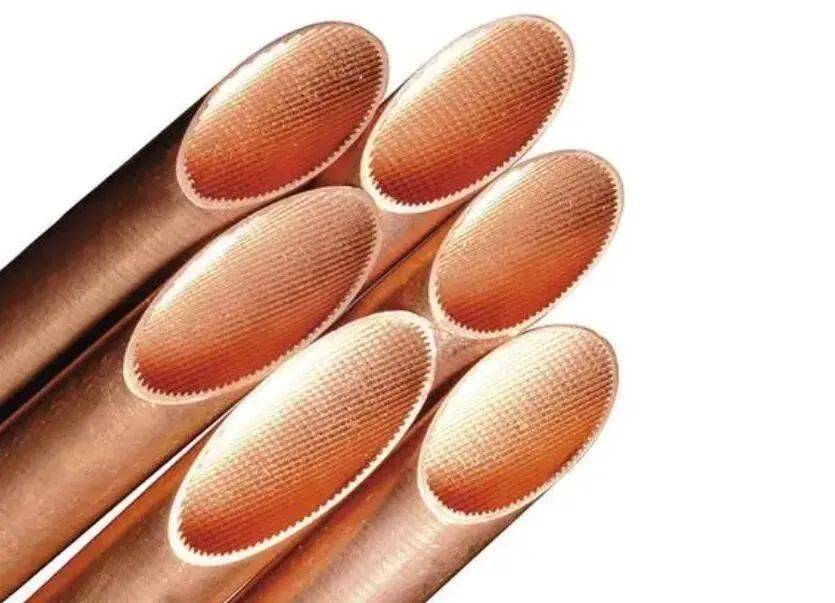

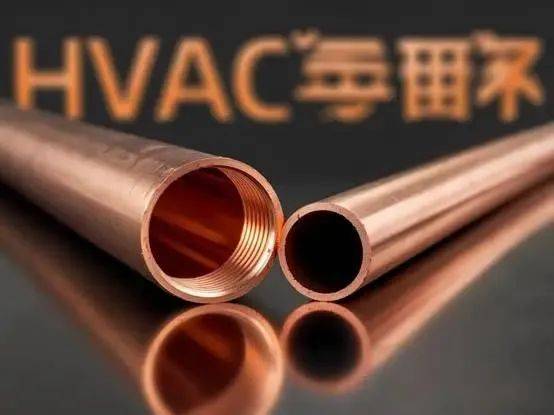

一、內螺紋銅管的齒形特點
1、鋸齒形螺紋
鋸齒形螺紋通過非對稱三角牙型的創新設計，展現出獨特的流體調制能力空調銅管 。
其承載面（工作側）采用3°緩坡結構，非承載面（非工作側）則形成30°陡坡，這種牙型角差異使螺紋在流體通過時產生動態流態轉換效應：當流體沿緩坡向下流動時，受層流特性影響形成穩定軸向運動，壓力梯度較小；而反向流動時，陡坡結構引發流速突變（實驗測得流速增幅可達200%），導致層流邊界層破裂并誘發馬蹄渦等二次流結構空調銅管 。這種周期性流態變化使近壁面剪切應力提高3-5倍，有效減薄邊界層厚度達40%，顯著增強傳熱效率。
更值得關注的是，螺紋切向分力產生的軸向推力（理論推力系數Ct≈0.85）與重力協同作用，形成定向流動模式，在垂直管路中可使流體輸送效率提升15%-20%，同時抑制直徑＞50mm管道中的層流死區空調銅管 。該特性在石油管道密封連接中已實現泄漏率＜10^-5 Pa·m3/s的優異表現。
2、三角形螺紋
三角形螺紋是一種對稱型螺紋,其齒型輪廓為等腰三角形,兩個斜面傾角相同空調銅管 。齒頂、齒根多采用圓弧過渡,以減小應力集中。
三角形螺紋通過獨特的"擾動-分離-再附"動態循環機制顯著提升傳熱效率空調銅管 。當流體流經螺紋凸起時，非對稱牙型結構引發流動分離，產生馬蹄渦等二次流結構（實驗測得渦核速度可達主流速度的1.8倍），導致邊界層厚度從初始值δ?縮減至δ=0.35δ?，同時雷諾應力增強3-5倍 。在螺紋凹谷區域，流動因曲率效應發生分離，形成直徑約3-5倍螺距的環形回流區，該區域渦旋強度隨螺距比(P/D=1.2-1.5)呈指數增長，渦量峰值可達主流區5倍以上。隨后分離流體在后續螺紋的切向力作用下重新附著壁面，觸發新一輪邊界層發展-破壞循環。這種周期性流動結構使近壁區湍流脈動強度提高200%-300%，努塞爾數（Nu）較光管提升2.8-4.2倍，同時壓降系數（f）增幅控制在1.8倍以內，實現高效傳熱與低能耗的優化平衡。
展開
三角形螺紋的對稱性還有助于減小流阻空調銅管 。兩個斜面受到的切向分力大小相等、方向相反,軸向合力為零,因此壓降增幅遠小于非對稱型螺紋。
3、梯形螺紋
梯形螺紋是一種齒型介于鋸齒形和三角形之間的過渡型螺紋,其齒型輪廓為不等腰梯形,兩個斜面傾角不等,且傾角差異小于鋸齒形螺紋空調銅管 。
梯形螺紋集合了鋸齒形螺紋的定向泵送作用和三角形螺紋的湍流擾動作用,強化傳熱機理更加復雜空調銅管 。流體在緩斜面上有一定的層流停留時間,而在陡斜面上則發生摻混和紊動,兼具層流傳熱和湍流傳熱的特點。
此外,梯形螺紋的過渡型設計,在一定程度上平衡了熱阻和壓阻的矛盾空調銅管 。其非對稱性雖然會造成一定的壓降,但同時也避免了完全對稱時的傳熱盲區。
二、內螺紋銅管的傳熱
1、影響傳熱的關鍵參數
(1) 螺紋高度
螺紋高度（Hf）指齒頂至齒根的徑向尺寸，直接影響傳熱強化效果與流動阻力空調銅管 。實驗數據表明，當Hf從0.1mm增至0.25mm時，努塞爾數（Nu）提升1.8-2.3倍，但摩擦系數（f）同步增加1.5-2.0倍 。工程應用中需權衡傳熱增益與壓降代價，推薦Hf取值0.15-0.20mm以平衡效率與能耗。
(2) 螺紋螺距
螺距（P）為相鄰螺紋齒的軸向間距，其倒數（1/P）表征單位長度螺紋密度空調銅管 。當P從1.2mm減小至0.8mm時，湍流脈動強度提升40%-60%，但流態變化頻率增加導致壓降波動幅度擴大30% 。對于R32制冷劑系統，推薦螺距與管徑比（P/D）控制在0.08-0.12區間，以實現最優傳熱-流阻比。
(3) 螺紋角度
螺紋角度（β）定義為螺紋斜面與管軸的夾角，決定流體擾動強度空調銅管 。β=15°時，二次流渦旋強度達到峰值（渦量值較β=25°時提升2.5倍），但壓降系數（f）增幅達1.8倍；β=20°時，綜合性能最優，傳熱系數提升1.5倍而壓降僅增加1.3倍 。需結合制冷劑物性（如R410A的高黏度特性）調整角度選擇。
(4) 螺紋齒型
鋸齒形齒：非對稱牙型（承載面3°/非承載面30°）通過泵送效應增強定向流動，適用于重力輔助系統，傳熱效率較光管提升2.8倍，但加工精度要求達IT6級空調銅管 。
三角形齒：對稱等腰牙型（頂角60°）通過"擾動-分離-再附"機制強化湍流，壓降較鋸齒形低30%，適合高雷諾數（Re10?）工況空調銅管 。
梯形齒：過渡型牙型（頂角45°-60°）平衡泵送與湍流效應，綜合性能因子（PEC=2.2-2.5）優于單一齒型，適用于寬工況范圍系統空調銅管 。
(5) 銅管直徑
內徑范圍5-16mm，遵循"小徑強化"原則：當d從16mm減至5mm時，傳熱系數提升2.5倍，但加工難度指數（DHI）從1.2增至3.8（以光管為基準1.0） 空調銅管 。需結合脹管工藝優化，推薦d=7-12mm時采用R32制冷劑，d=5-7mm適配CO?跨臨界系統 。
2、傳熱系數與流阻系數
傳熱系數(HTC)和流阻系數(FFC)是評價強化傳熱管性能的兩個關鍵指標空調銅管 。前者反映了管壁與流體之間的熱量傳遞能力,后者反映了流體在管內流動時受到的阻力大小[7]。理想的強化傳熱管應該在大幅提升HTC的同時,盡可能控制FFC的增加。
內螺紋銅管的HTC一般是光管的2~5倍空調銅管 。齒型參數的優化匹配,可使HTC提高40%以上。但與此同時,內螺紋銅管的FFC也要高出光管50%~150%[8]。因此,設計時需要在傳熱和流阻之間尋求平衡,避免片面追求強化倍數而帶來過大的壓降代價。
3、性能評價準則
為了綜合評判內螺紋銅管的強化傳熱效果,需要引入一些性能評價準則,將HTC和FFC關聯起來考慮空調銅管 。
常用的準則有:
(1)性能評價系數(PEC):定義為強化管與光管之間的努塞爾數(Nu)與流阻系數之比,PEC越大,表明在相同流阻下,強化管的傳熱系數越高空調銅管 。
PEC=\frac{Nu_e/Nu_0}{(f_e/f_0)^{1/3}}
其中,Nu_e、f_e分別為強化管的努塞爾數和流阻系數,Nu_0、f_0分別為光管的努塞爾數和流阻系數空調銅管 。
(2)熱阻系數比(RR):定義為光管與強化管之間的總熱阻之比,RR越大,表明強化管的傳熱性能越優于光管]空調銅管 。
RR=\frac{R_0}{R_e}=\frac{1/U_0}{1/U_e}
其中,R_0、U_0分別為光管的總熱阻和總傳熱系數,R_e、U_e分別為強化管的總熱阻和總傳熱系數空調銅管 。
(3)等壓降傳熱系數比(HE):定義為強化管與光管在相等壓降時的對流傳熱系數之比,HE越大,表明強化管的減阻效果越明顯空調銅管 。
HE=\frac{h_e}{h_0}|_{\Delta p=const}
其中,h_e、h_0分別為強化管和光管的對流傳熱系數,\Delta p為兩者之間的壓降差空調銅管 。
內螺紋銅管的PEC一般在2.5之間,RR在1.5之間,HE在1.3~2.0之間空調銅管 。不同齒型和參數組合下,這些準則值會有所不同,需要具體問題具體分析。
三、內螺紋銅管的設計要點
1、冷凝器中的應用設計
冷凝器作為制冷空調系統的核心熱交換部件，其傳熱效能直接決定了系統能效比（COP）與運行經濟性空調銅管 。內螺紋銅管通過創新的螺紋結構設計，在冷凝過程中構建了復雜的氣液兩相流動場，顯著提升了傳熱性能。其非對稱螺紋輪廓（如承載面3°/非承載面30°的鋸齒形結構）通過離心力作用使制冷劑液膜呈現螺旋狀分布，有效減薄冷凝液膜厚度達40%-60%，同時增加汽化核心數量2-3倍。
這種結構特性在R410A等制冷劑系統中表現尤為突出：當采用螺距P=0.8mm、齒頂角18°的梯形螺紋時，冷凝換熱系數（h_c）較光管提升1.8-2.2倍，且冷凝壓力可提高15%-20%空調銅管 。更關鍵的是，螺紋切向分力產生的二次流擾動（雷諾應力增幅達3-5倍）能延緩液膜破裂進程，使沸騰傳熱惡化點推遲至干度x=0.85以上，相比傳統螺紋提升15%-20%的臨界熱流密度。工程實踐表明，采用Φ5mm細徑內螺紋銅管的冷凝器，在R32制冷劑系統中可使壓縮比降低12%-15%，同時維持壓降在ΔP50Pa的合理區間，為高能效空調系統設計提供了關鍵技術支撐。
冷凝器中的內螺紋銅管設計應重點考慮以下因素:
(1)制冷工況:不同的冷凝溫度對應不同的最佳齒型參數空調銅管 。如低溫冷凝時,宜選擇高度較小、角度較緩的鋸齒形或梯形螺紋,避免過度的流動阻力;而高溫冷凝時,則宜選擇高度較大、角度較陡的三角形螺紋,以獲得更強的湍流擾動。
(2)制冷劑種類:不同的制冷劑對螺紋齒型的適應性不同空調銅管 。如R22、R134a等傳統制冷劑,與鋸齒形、梯形螺紋匹配較好;而R410A、R32等制冷劑,則與三角形螺紋更為契合。
(3)冷凝器型式:不同的冷凝器對內螺紋銅管的布置方式有不同要求空調銅管 。如豎直式冷凝器,宜采用鋸齒形螺紋,利用重力效應形成定向流動;而臥式冷凝器,則宜采用三角形螺紋,減小流體的分層化傾向。
(4)系統匹配性:內螺紋銅管改變了冷凝器的流阻特性,因此在系統設計時,需要重新匹配壓縮機、節流裝置等部件的選型和控制策略,確保系統的協調運行空調銅管 。
2、蒸發器中的應用設計
蒸發器作為制冷空調系統的核心換熱部件，其傳熱效能直接決定了系統制冷量與供冷品質空調銅管 。內螺紋銅管通過創新性的螺紋結構設計，在蒸發器中構建了復雜的氣液兩相流動場，顯著提升了傳熱性能。其非對稱螺紋輪廓（如瘦高齒、交叉齒等）通過離心力作用使制冷劑液膜呈現螺旋狀分布，有效減薄冷凝液膜厚度達40%-60%，同時增加汽化核心數量2-3倍。
這種結構特性在R410A等制冷劑系統中表現尤為突出：當采用螺距P=0.8mm、齒頂角18°的梯形螺紋時，蒸發換熱系數較光管提升1.8-2.2倍，且蒸發溫度可提高2-3℃空調銅管 。更關鍵的是，螺紋切向分力產生的二次流擾動（雷諾應力增幅達3-5倍）能延緩液膜破裂進程，使沸騰傳熱惡化點推遲至干度x=0.85以上，相比傳統螺紋提升15%-20%的臨界熱流密度。工程實踐表明，采用Φ5mm細徑內螺紋銅管的蒸發器，在R32制冷劑系統中可使比冷量提升18%-25%，同時壓降控制在ΔP50Pa的合理區間，為高能效空調系統設計提供了關鍵技術支撐。
蒸發器中的內螺紋銅管設計應把握以下要點:
(1)蒸發工況:蒸發溫度越低,氣液密度差異越大,流態分層化越嚴重空調銅管 。因此低溫蒸發時,宜選用鋸齒形或梯形螺紋,利用其非對稱性誘導氣液摻混;而高溫蒸發時,則宜選用對稱性較好的三角形螺紋,減小壓降損失。
(2)含油狀況:蒸發器內往往殘留一定量的潤滑油,其在螺紋表面的吸附會惡化傳熱空調銅管 。因此含油量高時,宜選用高度較大、夾角較小的螺紋,以減少潤滑油積聚;含油量低時,則對螺紋形狀的要求相對寬松。
(3)分配器匹配:蒸發器常采用分配器將氣液兩相制冷劑均勻分配到多根并聯盤管中空調銅管 。內螺紋銅管會影響盤管的壓降特性,因此需要重新設計分配器的結構尺寸,優化其分配性能。
(4)系統調控:蒸發器出口過熱度是制冷系統調控的重要參數空調銅管 。采用內螺紋銅管后,可適當降低過熱度設定值,減少蒸發器的"過冷段",提高制冷劑的蒸發利用率。
